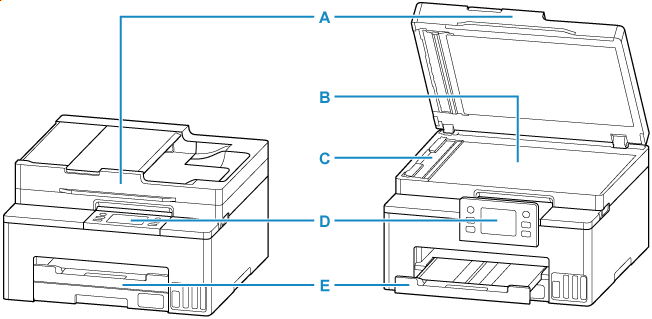

Вид спереди
- A: Крышка сканера
- Откройте для загрузки оригинала на рабочую поверхность.
- B: Валик
- Загрузите оригинал сюда.
- C: Помощник сканирования из УАПД
- Снимайте только при очистке УАПД.
- D: Панель управления
-
Используется для изменения параметров принтера или управления им. Панель открывается лотком приема бумаги перед началом печати.
- E: Лоток приема бумаги
- Выводится бумага после печати. Выдвиньте его до начала печати.

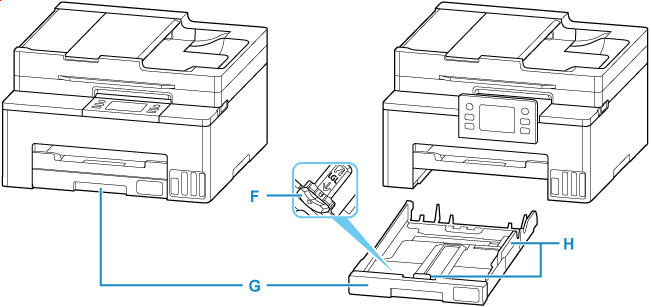

- F: Язычок для выдвижения
- Используется для загрузки бумаги формата Legal в кассету.
- G: Кассета
-
Загружает бумагу и подает ее в принтер.
- H: Направляющие бумаги
- Совместите с правой/левой/передней сторонами стопки бумаги.

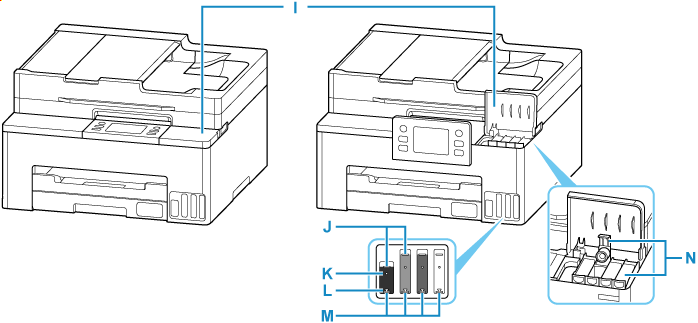

- I: Крышки чернильных контейнеров
- Откройте для повторной заправки чернильных контейнеров.
- J: Верхний предел
- Обозначает максимальное количество чернил.
- K: Точка уровня
- Указывает количество чернил, необходимое для выполнения замены чернил в печатающей головке.
- L: Нижний предел
- Обозначает нижний предел достаточного количества чернил для печати. Заправьте чернильный контейнер, прежде чем количество чернил опустится ниже этой линии.
- M: Чернильные контейнеры
-
Черный чернильный контейнер находится слева, а цветные чернильные контейнеры (голубой, малиновый и желтый) — справа.
Если уровни чернил низкие, заправьте контейнеры.
- N: Колпачки контейнеров
- Откройте для повторной заправки чернильных контейнеров.

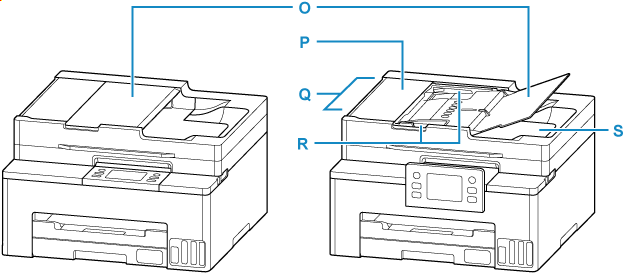

- O: Лоток для документов
- Откройте лоток, чтобы загрузить документ в УАПД. Можно загрузить несколько листов документа одинаковой плотности и толщины. Загрузите документ стороной для сканирования вверх.
- P: Крышка податчика документов
- Откройте, чтобы извлечь застрявшие документы.
- Q: УАПД (устройство автоматической подачи документов)
-
Загрузите документ сюда. Документы, загруженные в лоток для документов, сканируются автоматически по одному листу.
- R: Направляющая документа
- Настройте эту направляющую в соответствии с шириной документа, загруженного в УАПД.
- S: Отверстие для выхода документов
- Сюда отсканированные документы выводятся из УАПД.
